DJI O4/O3 Air Unit Verbinden: Schritt-für-Schritt AnleitungAktualisiert 6 days ago

Diese Anleitung erklärt Schritt für Schritt, wie du die DJI O4/O3 Air Unit mit kompatiblen DJI Goggles und einer DJI FPV Fernsteuerung verbindest (Binding).

Hinweise & Kompatibilität

Unterstütztes Flugreglersystem

• Betaflight 4.3.0 oder höher

Unterstützte DJI Goggles und Fernsteuerungen

• DJI Goggles 3 + DJI FPV Fernsteuerung 3

• DJI Goggles N3 + DJI FPV Fernsteuerung 3

• DJI Goggles 2 / Goggles Integra + DJI FPV Fernsteuerung 2

Wichtige Hinweise:

• Stelle sicher, dass alle Geräte mit der neuesten Firmware aktualisiert sind.
  Wenn nicht, lade dir die DJI Assistant 2 Software herunter, um die Firmware deiner DJI Geräte zu aktualisieren.

  Link: https://www.dji.com/at/o4-air-unit/downloads

• Achte auf eine stabile Stromversorgung während des Bindevorgangs.

Vorbereitung

1. Lade alle Geräte vollständig auf.

2. Schalte DJI Goggles, DJI Air Unit und DJI FPV Fernsteuerung ein.

3. Warte etwa 10 Sekunden, bis alle Systeme vollständig hochgefahren sind.

Schritt 1 – Goggles mit Air Unit koppeln

1. Öffne im Menü der DJI Goggles:
   Status > Wechseln > Wähle deine Air Unit aus

2. Drücke den Link Button auf auf deiner DJI Googles

3. Drücke an der DJI Air Unit den Link-Button (kleiner Knopf neben der Status-LED).

4. Die LED blinkt, bis die Verbindung hergestellt ist.
   Sobald das Kamerabild erscheint, ist die Kopplung erfolgreich.

5. Wähle in der Goggles dein SBUS Protokoll aus.

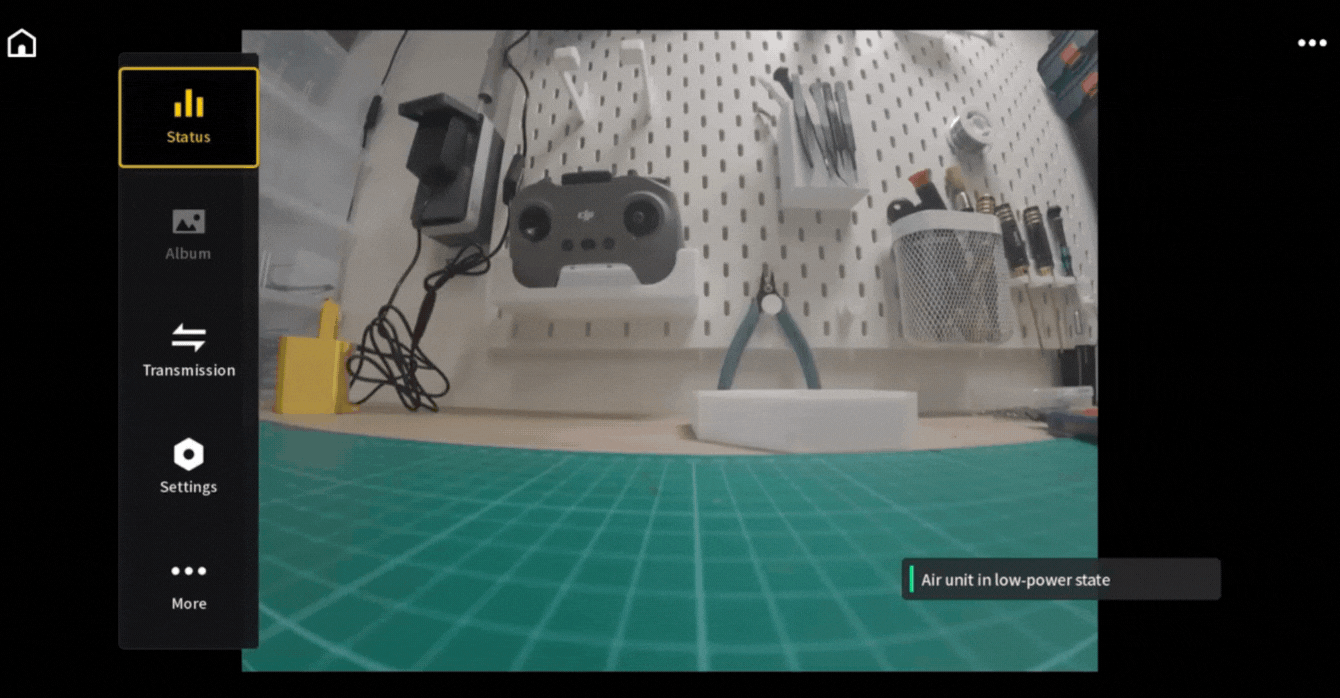

   Beispiel:



Schritt 2 – Fernsteuerung koppeln

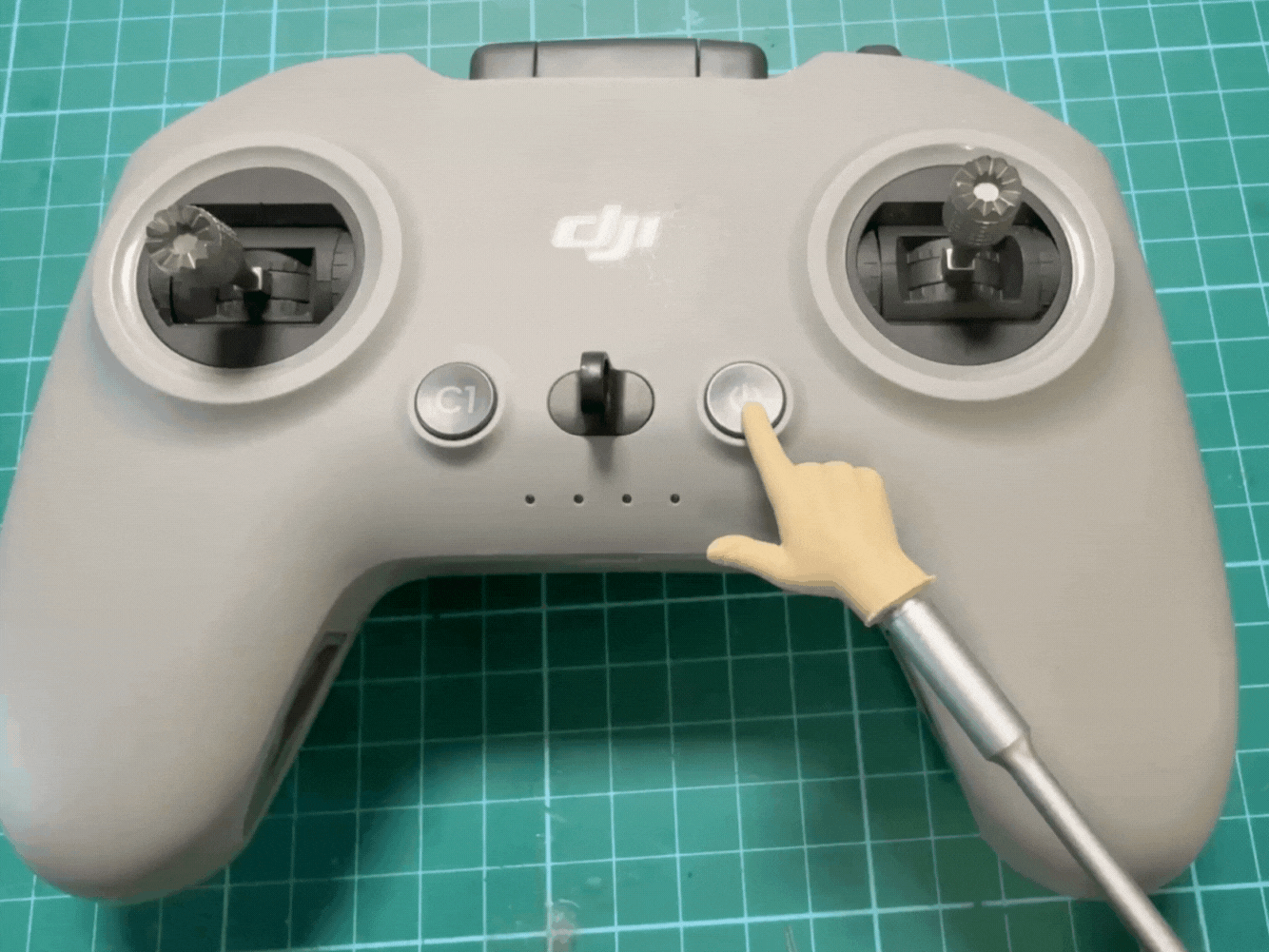

1. Halte an der DJI FPV Fernsteuerung den Link-Button gedrückt, bis sie zu piepsen beginnt.

   Beispiel:




2. Anschließend drückst du erneut den Link-Button an der Air Unit und an der Brille.
   Tipp: Schau kurz in die Goggles, damit sich das Display über den Lichtsensor wieder aktiviert.

3. Nach einigen Sekunden ist die Verbindung hergestellt.

Schritt 3 – Betaflight-Einstellung

1. Öffne den Betaflight Configurator → Tab CLI.

2. Gib folgende Befehle ein:

   1set sbus_baud_fast = on
   2save
   3


3. Stelle sicher, dass das Goggle-Protokoll ebenfalls auf FAST steht.
   (Standard: sbus_baud_fast = off, Goggle-Protokoll = NORMAL)

   Beispiel:


   Wichtig:
   Das Übertragungsprotokoll deiner Goggles muss mit dem Protokoll in Betaflight übereinstimmen (z. B. SBUS_FAST). Wenn die Protokolle nicht identisch sind, bekommt Betaflight keine Stick-Signale von deiner Fernsteuerung.

Abschluss

• Du solltest nun das Kamerabild in den Goggles sehen.

• Die Fernsteuerung sollte den Copter steuern.

• Falls keine Steuerung reagiert, überprüfe erneut, ob beide Protokolle identisch eingestellt sind.
